Graffiti chimici scambiatori di calore a circuito stampato 1800 mm Graffiti in titanio per l'aerospazio

Etensione chimica 1800mm Dimensione Titanio Etensione Circuito stampato scambiatore di calore per l'aerospazio

Lo scambiatore di calore a circuito stampato (PCHE)utilizza piastre resistenti alla corrosione con legame di diffusione

con circuiti a microcanali per ottenere un'elevata efficienza termica e compattezza.

L'impianto è dotato di un'ampia gamma di dispositivi per il controllo delle pressioni e delle temperature, serve l'industria petrolifera, del gas, dell'energia e della chimica, offrendo durabilità e

I vantaggi di risparmio di spazio grazie alla sua architettura di tipo piastra saldata.

Specificità diScambiatori di calore per circuiti stampati a incisione in titanio:

Vantaggi dell'incisione nella produzione di PCHE:

1. Fabbricazione di microcanali di precisione:Consente percorsi di flusso ultra-fini e complessi (< 0,5 mm) per massimizzare l'efficienza del trasferimento di calore e la distribuzione uniforme del fluido.
2. Flessibilità di progettazione:Supporta geometrie di canale personalizzabili (zigzag, ondulato) su misura per i requisiti di dinamica termica/fluido.
3. Preservazione dell'integrità del materiale:L'incisione senza stress evita la deformazione meccanica, mantenendo la resistenza della piastra per le operazioni ad alta pressione (fino a 600 bar).
4. Scalabilità e coerenza:I processi fotochimici garantiscono la produzione ripetibile e su larga scala di piastre resistenti alla corrosione (ad esempio acciaio inossidabile, leghe)

La produzioneprocessodi PCHE di incisione chimica:

1)Selezione del materiale (acciaio inossidabile/titanio);

2)Pulizia delle superfici;

3)un rivestimento fotoresistente e un mascheramento UV per definire i modelli dei canali di flusso;

4)Esporre e sviluppare;

5)Graffiti chimici per dissolvere le zone esposte;

6)Post-elaborazione (eliminazione delle resistenze, neutralizzazione dei residui);

7)Ispezione della qualità.

Un controllo preciso dei parametri di incisione (tempo, temperatura, concentrazione) garantisce una geometria uniforme del canale per una distribuzione ottimizzata del gas, la conducibilità,e resistenza alla corrosione mantenendo l'integrità strutturaleQuesto metodo supporta una produzione di massa scalabile ed economicamente efficiente.

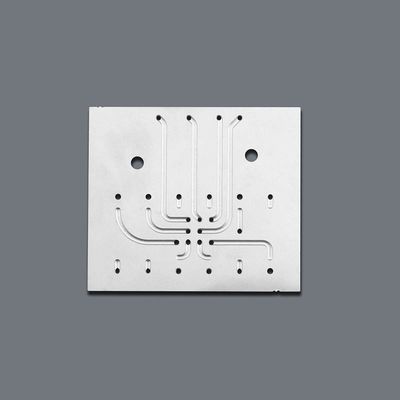

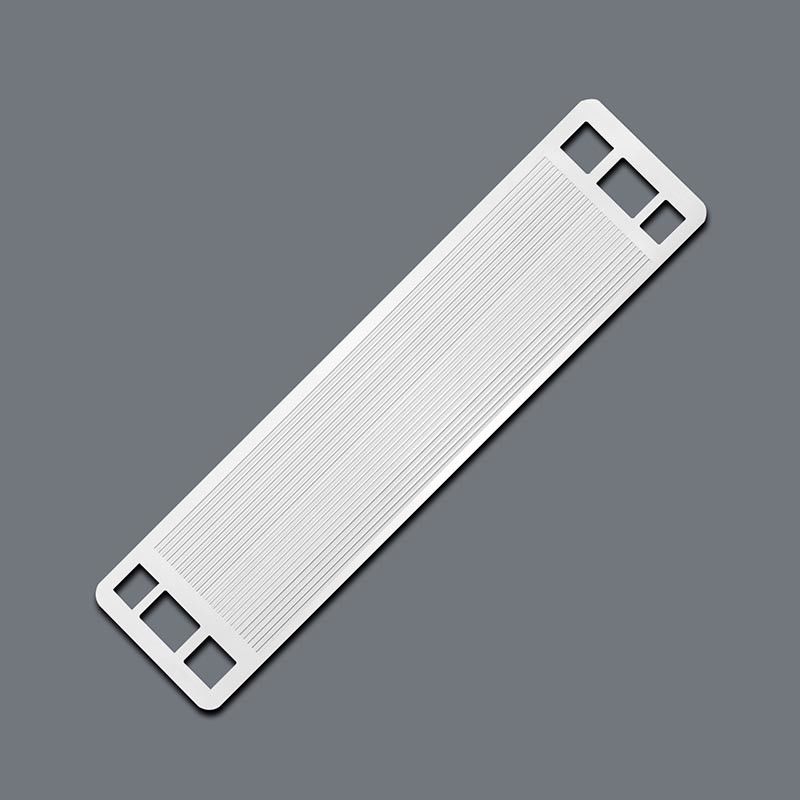

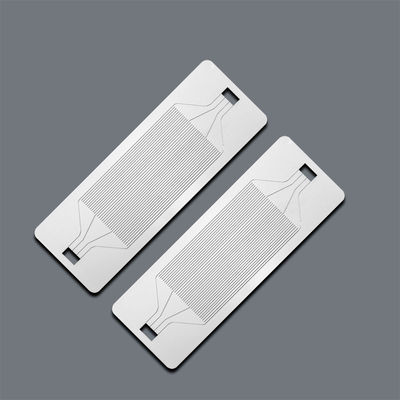

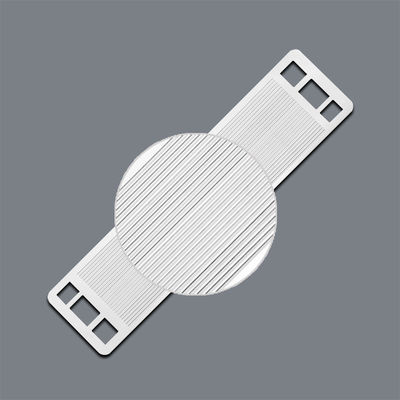

Xinhaisen può foto incidere personalizzato diverse forme PCHE / Bipolar Plate, qui di seguito sono alcune piastre bipolari abbiamo fatto prima per riferimento:

Come si fa ad incidere il PCHE personalizzato?

1.Per favore, inviateci il vostro disegno.
Accettiamo i seguenti formati:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw e Adobe Illustrator

2.Tempo di preparazione dei campioni: 3-10 giorni

3.Express:DHL, FedEx, TNT, Circa 3-7 giorni.
