Intercambiatore di calore a circuito stampato di precisione inciso Efficienza termica superiore

Intercambiatori di calore di circuito stampato di precisione di alta efficienza termica

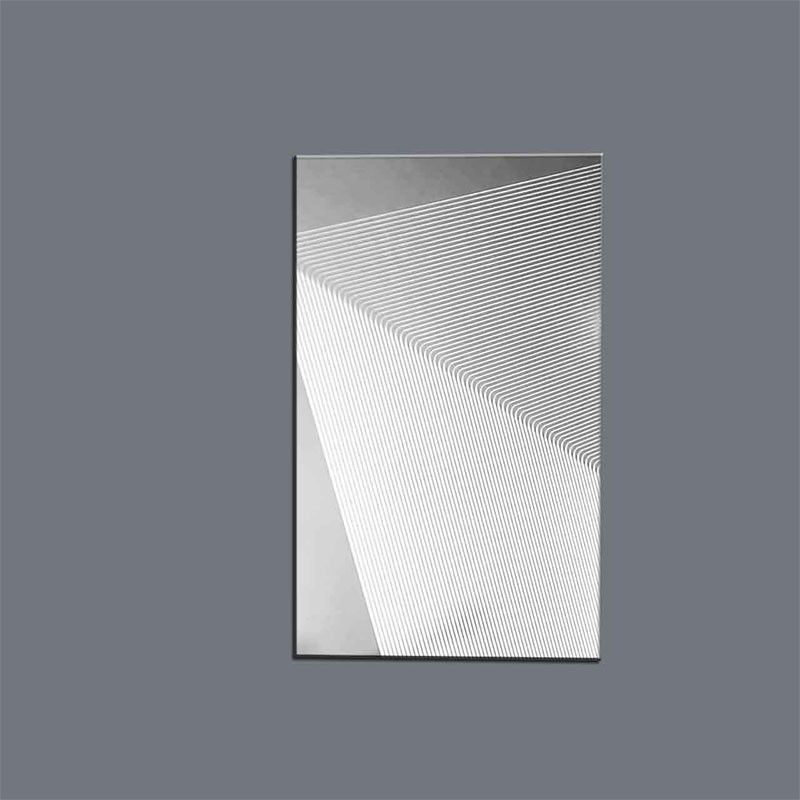

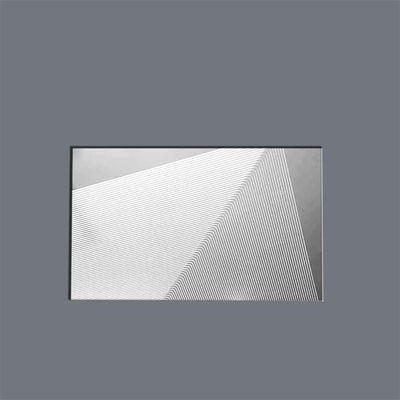

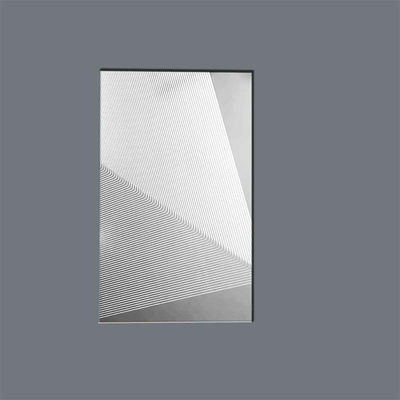

Scambiatori di calore a circuito stampatoVisualizzazione

I PCHE incisi chimicamente di Xinhsen rappresentano la prossima generazione di scambiatori di calore compatti, che offrono prestazioni termiche senza pari in applicazioni critiche.Utilizzando la nostra tecnologia di incisione fotochimica, creiamo modelli complessi di micro-canali che raggiungono un'efficienza superiore di trasferimento di calore mantenendo una resistenza alla pressione eccezionale.

Principali vantaggi
✔Efficienza ultra elevata- Densità di superficie fino a 2500 m2/m3
✔Capacità di pressione estrema- fino a 600 bar di pressione operativa
✔Compatto e leggero- 85% in meno rispetto agli scambiatori convenzionali
✔resistente alla corrosione- Ampia compatibilità dei materiali
✔Disegni di flusso personalizzati- Modelli di canale ottimizzati per ogni applicazione

Scambiatori di calore a circuito stampatoSpecificità

Caratteristiche di progettazione
•Modelli dei canali: diretto, in zigzag, sinusoidale o personalizzato CFD-ottimizzato
•Impilazione di strati: costruzioni legate o brasate per diffusione
•Configurazioni delle porte: Disegni a flusso incrociato, a flusso contrario, a passaggi multipli
•Caratteristiche particolari: Sensori integrati, dimensioni dei canali ibridi

Dati sulle prestazioni
¢ coefficienti di trasferimento di calore: 3000-8000 W/m2K
Valori NTU fino a 50
️ Approccio di temperatura entro 3°C
¢ diminuzione della pressione di 0,1 bar

Applicazioni
▸ Cicli di potenza di CO2 supercritici
▸ GNL e lavorazione criogenica
▸ Reattori nucleari
▸ Gestione termica aerospaziale
▸ sistemi a celle a idrogeno
▸ Riciclaggio del calore dei rifiuti industriali

Assicurazione della qualità

• Ispezione dimensionale al 100% (misurazione ottica)

• Certificati di materiale (MTC, EN10204 3.1)

• Prova di pressione a 1,5 volte la pressione di progetto

• Conforme alla sezione VIII divisione 1 dell'ASME BPVC

• Produzione certificata ISO 9001 e AS9100

Opzioni di personalizzazione
✓ Disegni di canali ottimizzati per i CFD
✓ Rivestimenti speciali (Ni, Cr, ceramica)
✓ Porte strumentali
✓ Unità modulari compatte
✓ integrazione completa del sistema

Perché scegliere Xinhsen PCHE?
Il nostro processo di incisione chimica consente:
•Vero caratteristiche a micro-scalasenza sollecitazione meccanica
•Uniformità perfetta del canaleper il flusso bilanciato
•Geometrie complesseimpossibile con la lavorazione
•Prototipi rapidi- 2-3 settimane per i campioni di prova

Capacità di produzione
• Prototipi: 2-3 settimane
• Produzione di massa: oltre 50.000 piastre/mese
• Unità complete: 4-8 settimane
