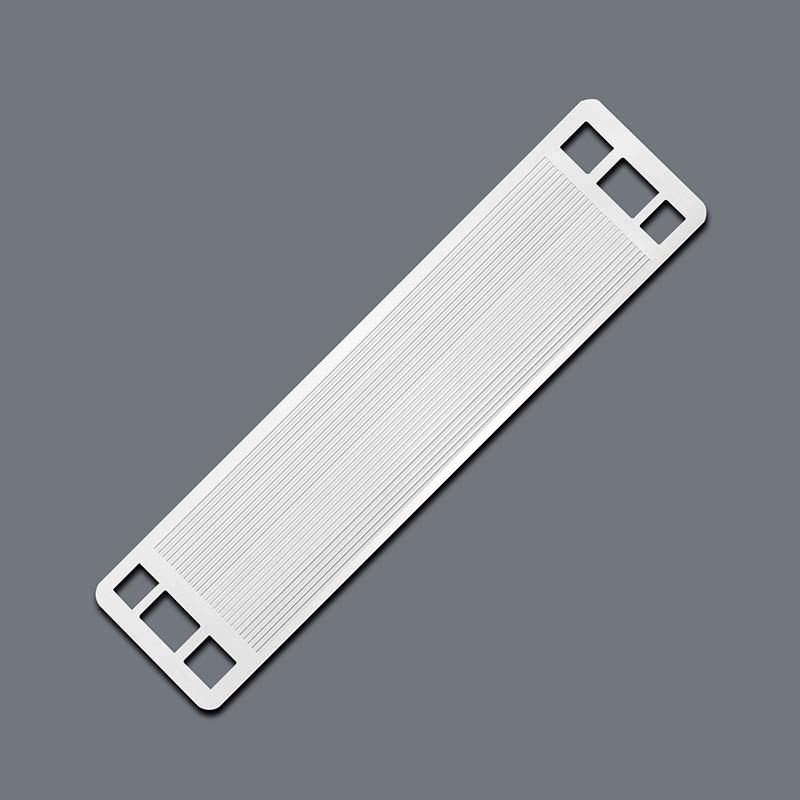

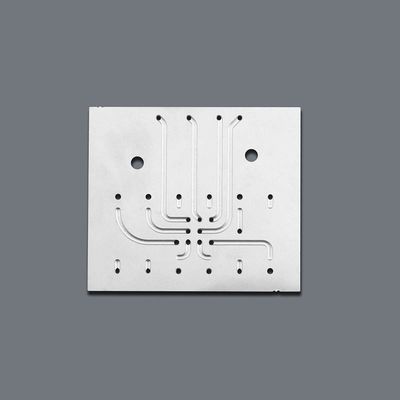

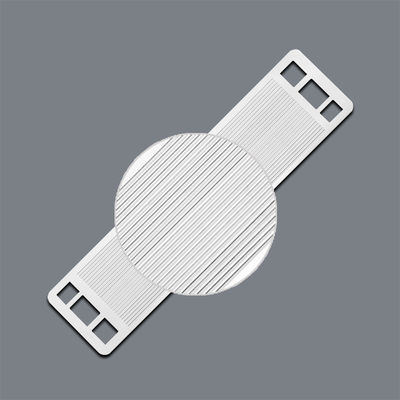

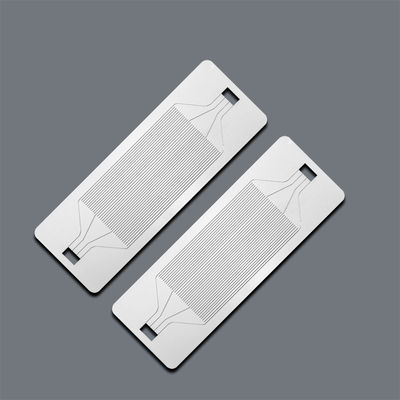

Piastre per scambiatori di calore a circuito stampato a mezza incisione ad alta precisione

Piastre per scambiatori di calore a circuito stampato a mezza incisione ad alta precisione

IlIntercambiatori di calore a circuito stampato (PCHE)utilizza piastre resistenti alla corrosione con legame di diffusionecon circuiti a microcanali per ottenere un'elevata efficienza termica e compattezza.L'impianto è dotato di un'ampia gamma di dispositivi per il controllo delle pressioni e delle temperature, serve l'industria petrolifera, del gas, dell'energia e della chimica, offrendo durabilità eI vantaggi di risparmio di spazio grazie alla sua architettura di tipo piastra saldata.

Specificità diScambiatore di calore a circuito stampato a mezza incisionePiastre

Vantaggi dell'incisione nella fabbricazione di piastre PCHE

1. Fabbricazione di microcanali di precisione:Consente percorsi di flusso ultra-fini e complessi (< 0,5 mm) per massimizzare l'efficienza del trasferimento di calore e la distribuzione uniforme del fluido.
2. Flessibilità di progettazione:Supporta geometrie di canale personalizzabili (zigzag, ondulato) su misura per i requisiti di dinamica termica/fluido.
3. Preservazione dell'integrità del materiale:L'incisione senza stress evita deformazioni meccaniche, mantenendo la resistenza della piastra per operazioni ad alta pressione (fino a 600 bar).
4. Scalabilità e coerenza:I processi fotochimici garantiscono la produzione ripetibile e su larga scala di piastre resistenti alla corrosione (ad esempio acciaio inossidabile, leghe)

La produzioneprocessodi incisione chimica

1)Selezione del materiale (acciaio inossidabile/titanio);

2)Pulizia delle superfici;

3)un rivestimento fotoresistente e un mascheramento UV per definire i modelli dei canali di flusso;

4)Esporre e sviluppare;

5)Graffiti chimici per dissolvere le zone esposte;

6)Post-elaborazione (eliminazione della resistenza, neutralizzazione dei residui);

7)Ispezione della qualità.

Un controllo preciso dei parametri di incisione (tempo, temperatura, concentrazione) garantisce una geometria uniforme del canale per una distribuzione ottimizzata del gas, la conducibilità,e resistenza alla corrosione mantenendo l'integrità strutturaleQuesto metodo supporta una produzione di massa scalabile ed economicamente efficiente.

Come si incidere personalizzato PCHE Piastre?

1.Per favore, inviateci il vostro disegno.
Accettiamo i seguenti formati:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw e Adobe Illustrator

2.Tempo di preparazione dei campioni: 5-7 giorni

3.Espresso:DHL, FedEx, TNT, Air, Sea.
