Servizi di elaborazione per l'incisione chimica di dischi

Produttore di ruote di codifica di precisione personalizzate.

Fabbrica di incisione certificata ISO con 13+ anni di esperienza nella produzione di ruote di codifica di codificatori personalizzate.Offerta istantanea disponibile.

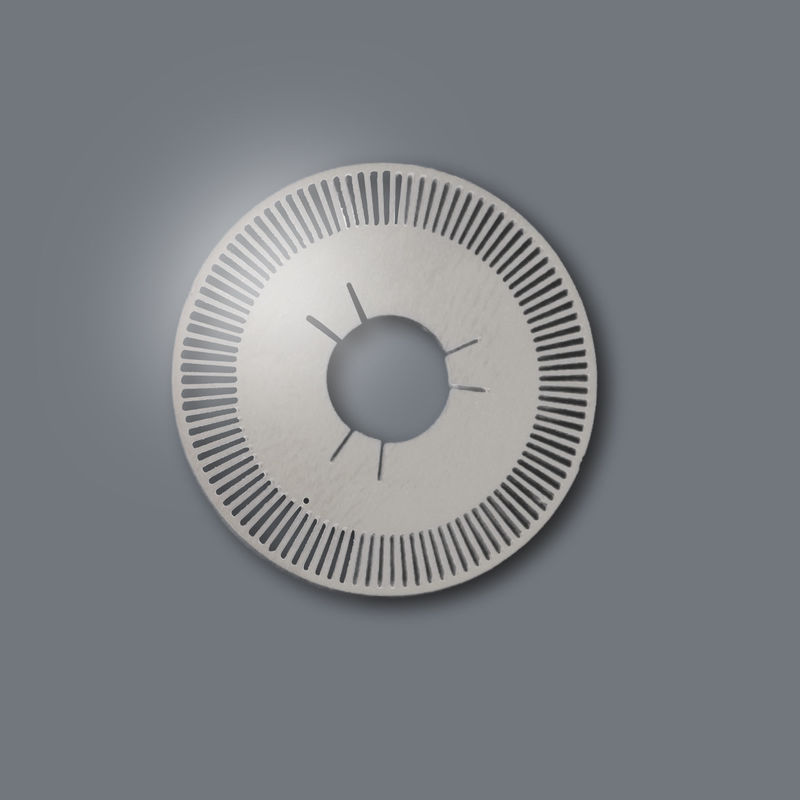

Cosa sono le ruote di codifica?
Le ruote del codice dell'encoder (o disco dell'encoder) sono un componente critico negli encoder ottici / magnetici, con modelli incisi con precisione per convertire il movimento meccanico in segnali digitali.I nostri dischi di codice incisi garantiscono ±0.01mm di precisione per automazione industriale, robotica e sistemi di controllo del movimento.

Codice di codifica ruote tipi che produciamo

• Ruote a codice metallico
  Materiali: acciaio inossidabile (304/316), titanio, leghe di rame, leghe di nichel
  Applicazioni: ambienti ad alta temperatura (> 400°C), attrezzature industriali pesanti
• Ruote di codifica di pellicola (fotochimicamente incise)
  Materiali: pellicola di poliestere/poliimide con rivestimento di cromo/ossido nero
  Applicazioni: dispositivi medici, apparecchiature a semiconduttore che richiedono una risoluzione < 0,5 μm

Codice di codifica Ruote Specificativi tecnici
    Parametro Metallo Codice Ruota Film Codice Ruota

Processo di incisione delle ruote del codice dell'encoder

1. Preparazione del materiale: pulire e sgrassare i fogli metallici.
2. Rivestimento fotoresistente: applicare resistenza UV.
3. Esposizione: disegno del campo di flusso di trasferimento tramite foto-maschera.
4. Sviluppo: rimuovere le resistenze non esposte per rivelare le zone di incisione.
5. Etching: immergersi nell'etching per sciogliere il metallo non protetto.
6. Strip & Clean: rimuovere la resistenza residua e lucidare.
7. Ispezione QC: convalidare le dimensioni, la conducibilità e la finitura superficiale.

Servizi a valore aggiunto


Trattamento secondario

• Micro-stampaggio per fori di montaggio dell'albero
• Saldatura TIG per gruppi a più strati
• Rivestimento di ossido nero/Ni-PTFE per resistenza all'usura
• supporto adesivo PSA (3M®467MP/468MP)

Sezione FAQ delle ruote del codice dell'encoder

D: Che tipo di codici di codifica Wheels possiamo fabbricare?

R: Per le funzioni, possiamo fabbricare ruote di codifica per codificatori ottici, ruote di codifica per codificatori capacitivi, ruote di codifica per codificatori magnetici, ruote di codifica per codificatori riflettenti.

Per i materiali, possiamo fabbricare ruote di codifica in metallo, ruote di codifica in vetro, ruote di codifica in plastica (film, PET).

D: Qual è il tempo di consegna per le ruote del codice prototipo?
R: 5-7 giorni per i campioni, 15 giorni per la produzione di massa.

D: Fornite materiali conformi alla RoHS?
R: Sì, tutti i materiali soddisfano gli standard RoHS/REACH.

Come personalizzare le ruote del codice dell'encoder da noi.

1- Vi prego, mandateci il vostro disegno.

Accettiamo i seguenti formati di file:

DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw e Adobe Illustrator

2.Tempo di produzione dei campioni: 3-10 giorni

3.Express:DHL,Fedex,TNT,circa 3-7 giorni

Perché scegliere noi?
✅ 13+ anni di esperienza: fidato da clienti globali nel settore automobilistico, energetico e aerospaziale.

✅ Certificato ISO 9001/14001 e IATF 16949: qualità garantita e sostenibilità.
✅ Tempo di consegna del prototipo: 3-7 giorni.
✅ Produzione di massa: 2-3 settimane

✅Prezzo competitivo: processi ottimizzati per una maggiore efficienza dei costi.
