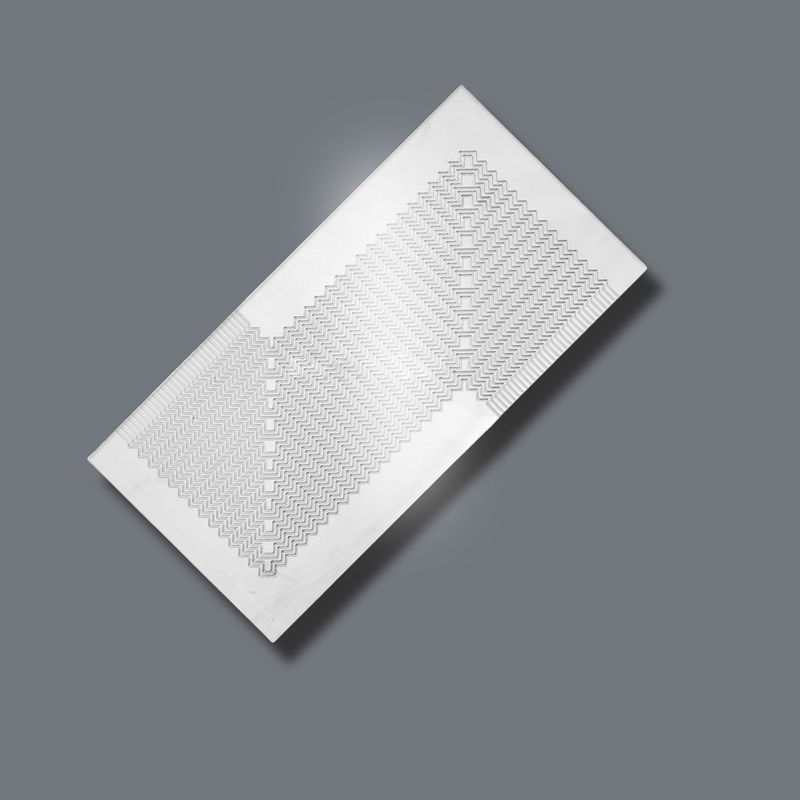

Fotografia di incisione chimica di piastre bipolari a celle a combustibile

Marchio:	Customized
Numero di modello:	- No, no.
MOQ:	500 pezzi
prezzo:	CN¥1-28.00/pieces
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100000

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

ISO 9001, ISO 14001, IATF 16949

Material:

titanium

Application:

Hydrogen Fuel Cells

Technique:

Chemical etching, Polishing, Stamping, Laser cutting

Tolerance:

+/_0.005mm

Feature:

Eco-Friendly

MOQ:

can be negotiated

Process:

Photo chemical etching

OEM:

support

Engineer:

Service:

24hours

Imballaggi particolari:

borsa e contenitore di pe

Capacità di alimentazione:

100000

Evidenziare:

Grafia chimica fotografica ad alta precisione

Etching chimico fotografico su misura

0.005mm incisione fotochimica

Descrizione del prodotto

Foto Processo di incisione chimica

La lavorazione per l'incisione chimica Xinhaisen funziona stampando un disegno di componente su una pellicola che viene stratificata su lamiera.Le zone della pellicola non stampate vengono rimosse, esponendo il metallo, che e' stato inciso.

Una guida all'incisione fotochimica

Fase 1 Selezione del materiale

L'incisione fotochimica può essere applicata quasi a qualsiasi lamiera, come acciaio inossidabile, rame, nichel, titanio, alluminio, ecc. Selezionare il materiale in base alle richieste del cliente.

Fase 2 Pulizia del materiale

Pulire le lamiere che sono state tagliate, per rimuovere le macchie di olio sulla superficie.

Fase 3 Laminazione

La superficie del substrato metallico è coperta da un fotoresistente sensibile alla luce (UV) in grado di proteggere i metalli non incisi.

Passo 4 Esporre

La pellicola di stencil viene collocata sul substrato metallico rivestito di fotoresistenza.

Fase 5 Sviluppo

Questo passaggio rimuove le aree non esposte del fotoresistente, lasciando dietro di sé uno strato a modello corrispondente al design della parte desiderata.

Fase 6 Gravatura

Il substrato metallico viene quindi immerso in una soluzione di incisione, che scioglie chimicamente le aree metalliche esposte non protette dal fotoresistente sviluppato.

Fase 7 Spogliamento

Una volta completata l'incisione, il restante fotoresist viene rimosso dalla superficie metallica, in genere attraverso un processo di stripping.

Passo 8 ispezione

Utilizzare uno strumento di misurazione delle immagini per verificare l'aspetto e le dimensioni.

Fase 9 Finitura

La parte risultante può essere sottoposta a fasi di finitura aggiuntive come la deburring, la pulizia e il trattamento superficiale per ottenere le proprietà finali desiderate e l'aspetto.

Attraverso la lavorazione fotochimica di incisione, il materiale, spessore e dimensione possono essere prodotti come segue:

Materiale	Spessore	Dimensione
Acciaio e acciai inossidabili	0.01 mm️1.5 mm	650 mm x 1800 mm
NICKEL E ALLOIE DI NICKEL	0.01 mm️1.5 mm	600 mm x 1500 mm
Copper e leghe di rame	0.01 mm️1.5 mm	600 mm x 1500 mm
Aluminici	0.01 mm️1.5 mm	600 mm x 1500 mm
Titanio e leghe di titanio	0.01 mm️1 mm	600 mm x 550 mm

Il nostroincisione fotochimicafogli perforati sono al 100% privi di graffi e imperfezioni con loghi, leggende e numeri di parti incisi
nessun costo aggiuntivo ideale per applicazioni decorative e architettoniche.

Come personalizzare ilincisione fotochimicacomponenti da noi.
1- Vi prego, mandateci il vostro disegno.
Accettiamo i seguenti formati di file:
DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw e Adobe Illustrator
2.Tempo di produzione dei campioni: 3-10 giorni
3.Express: DHL, FedEx, TNT, circa 3-7 giorni.

Foto Specifica di incisione chimica

Articolo	valore
Industria applicabile	Alberghi, negozi di abbigliamento, negozi di materiali da costruzione, fabbrica di produzione, officine di riparazione di macchinari, fabbrica di alimenti e bevande, aziende agricole, ristoranti, uso domestico, commercio al dettaglio, negozi di alimenti, tipografie,Lavori di costruzione, Energia e miniera, negozi di alimenti e bevande, società di pubblicità
Servizio post-garanzia	Supporto tecnico video, supporto online
Campione	Disponibile
Personalizzazione	Sostegno
Ispezione video di uscita	Fornito
Rapporto di prova	Fornito
Tipo di commercializzazione	Prodotto ordinario
Formato del disegno	DWG, DXF, STP
Componenti fondamentali	PLC, motore, cuscinetto, ingranaggio, motore, recipiente a pressione, ingranaggio, pompa
Luogo di origine	Cina
	Provincia di Guangdong
Marchio	- Che cosa?
Utilizzatori	Filtrazione
Tipo	Elementi di filtro

Forma del foro	Rotondo/quadrato o su misura
Classificazione del filtro	> 90%
Spessore	0.02 mm-1.5 mm
Distanze	Personalizzato
Larghezza	Requisiti del cliente
Materiale	Metalli come acciaio inossidabile, ottone, alluminio, ecc...
Applicazione	Griglie metalliche, filtri per macchine da caffè, macchine per succo, ecc...
Tecnica	Grafia chimica, lucidatura, stampaggio, taglio laser
Tolleranza	+/_0,005 mm
Caratteristica	Ecologica
MOQ	può essere negoziato
Processo	Etatura fotochimica
Produttori OEM	supporto
Ingegnere	10
Servizio	24 ore

Applicazioni di incisione fotochimica

Domande frequenti

1- Chi siamo?
Siamo basati a Guangdong, Cina, a partire dal 2012, vendiamo al mercato interno ((50.00%), America centrale ((10.00%), America del Nord ((10.00%), Europa orientale ((10.00%), America del Sud ((10.00%), Europa occidentale ((5.00%),Europa meridionale (5)Ci sono circa 101-200 persone nel nostro ufficio.

2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.

3Cosa puoi comprare da noi?
Graffiti fotochimici, graffiti su piastre a microcanale, maglie di filtri di precisione, dischi di codifica metallici, schemi metallici di precisione

4. perché dovresti comprare da noi e non da altri fornitori?
Xinhaisen è specializzata nella produzione di prodotti metallici di alta qualità, finiti e di piccole dimensioni.Il nostro staff di settanta professionisti specializzati in ricerca e sviluppo , produzione e commercializzazione.

5. quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB, CFR, CIF, EXW;
valuta di pagamento accettata:USD,EUR,JPY,CAD,AUD,HKD,CNY;
Tipo di pagamento accettato: T/T,Paypal,Western Union,Cash;
Lingua parlata:inglese,cinese
