Processo di incisione fotochimica reel-to-reel ad altissima precisione

Descrizione dell'incisione reel-to-reel:

Cos'è l'incisione reel-to-reel?

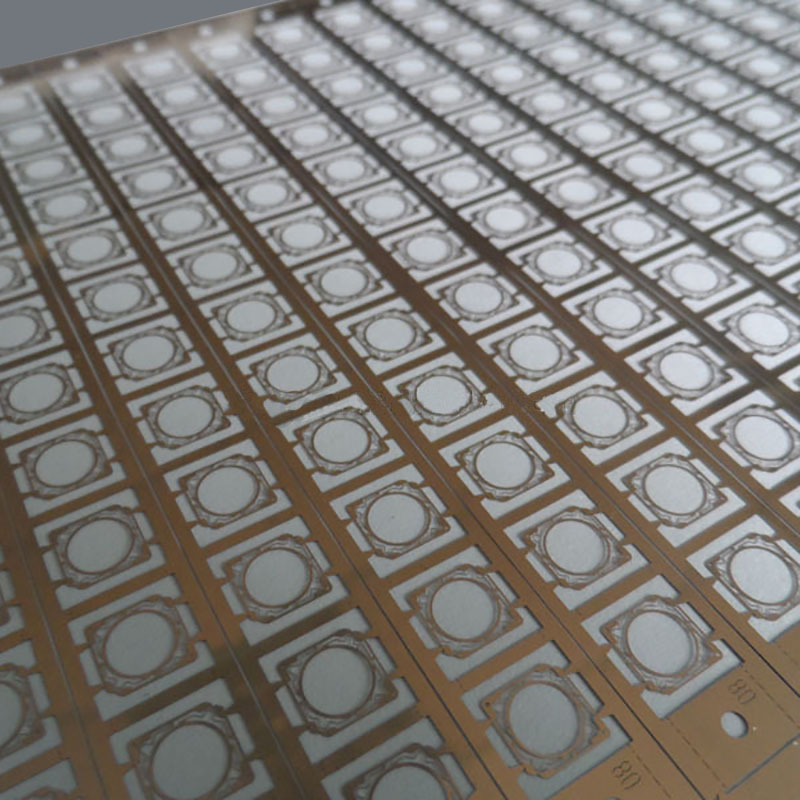

Incisione reel-to-reel nota anche come incisione continua roll-to-roll, è un processo di incisione chimica continua in cui il metallo da una bobina viene fatto passare attraverso l'intera linea di incisione e riavvolto su un'altra bobina. Viene utilizzato principalmente per la produzione ad alto volume di parti precise, sottili e dettagliate, come connettori, telai di piombo e reti sottili.

Materiali dell'incisione reel-to-reel:

• Acciaio inossidabile – Conosciuto per la sua resistenza superiore e la resistenza alla corrosione, l'acciaio inossidabile è il materiale preferito in ambienti esigenti come apparecchiature mediche e dispositivi di rilevamento industriale, dove è richiesta una lunga durata.
• Rame – Con un'eccezionale conduttività elettrica, il rame è una delle scelte più comuni per circuiti flessibili e interconnessioni. Combina l'economicità con un'adesione affidabile, rendendolo ideale per la produzione su larga scala.
• Alluminio – Apprezzato per la sua leggerezza e la naturale resistenza alla corrosione, l'alluminio viene frequentemente applicato nell'aerospaziale e nell'elettronica portatile, dove è essenziale ridurre al minimo il peso.

Come funziona l'incisione continua roll-to-roll?

L'incisione continua reel-to-reel è un processo ad alta efficienza progettato per la produzione di massa di parti metalliche di precisione. Invece di lavorare con singoli fogli, il processo utilizza una lunga bobina di metallo che si muove continuamente attraverso ogni fase della produzione.

1. Srotolamento della bobina – Una striscia di metallo viene alimentata da un grande rotolo nella linea di produzione.
2. Pulizia e preparazione– La striscia viene accuratamente pulita per rimuovere oli, ossidi o contaminanti che potrebbero influire sulla qualità dell'incisione.
3. Rivestimento con fotoresist – Un resist sensibile alla luce viene applicato uniformemente sulla superficie della striscia.
4. Imaging – Il circuito o il modello viene trasferito sulla striscia rivestita utilizzando l'esposizione ai raggi UV attraverso una fotomaschera.
5. Incisione– La striscia passa attraverso bagni di incisione chimica, dove le aree esposte del metallo vengono dissolte con precisione per formare il design richiesto.
6. Stripping– Il fotoresist rimanente viene rimosso, lasciando modelli puliti e rifiniti.
7. Riavvolgimento – La striscia lavorata viene raccolta di nuovo in un rotolo per una facile manipolazione, ispezione o ulteriore assemblaggio.

Questo metodo continuo garantisce un'elevata produttività, una qualità costante e un'efficienza dei costi, rendendolo particolarmente adatto per l'elettronica, i componenti automobilistici, le reti di filtrazione e i dispositivi medici.

Vantaggi dell'incisione reel-to-reel

• Alto volume: La natura continua consente una produzione rapida e su larga scala.

• Conveniente: Riduce i costi di produzione, rendendolo ideale per la produzione di massa.

• Preciso: Tecniche avanzate come l'incisione a secco garantiscono modelli ad alta risoluzione.

• Adattabile: Il processo funziona con un'ampia gamma di materiali e applicazioni.

Applicazioni dell'incisione reel-to-reel

• Elettronica flessibile: L'incisione R2R crea modelli sottili su substrati flessibili, il che è essenziale per la produzione di circuiti, sensori e display leggeri e pieghevoli.




• Dispositivi biomedici: L'incisione R2R viene applicata per produrre dispositivi bioelettronici flessibili, inclusi sensori indossabili e dispositivi medici impiantabili, modellando con precisione materiali biocompatibili.

• Fotovoltaico: Viene utilizzato per modellare celle solari a film sottile, migliorando la loro efficienza ottimizzando l'assorbimento della luce e le prestazioni elettriche.




• MEMS: Il processo consente la produzione ad alto volume di sistemi micro-elettromeccanici (MEMS) come accelerometri e sensori di pressione, garantendo una qualità costante.

• Tag RFID: È fondamentale per creare i modelli di antenna sui tag RFID utilizzati per l'inventario e i sistemi di pagamento.

Come personalizzare le tue parti metalliche tramite incisione reel-to-reel da noi?

1. Inviaci il tuo progetto.
Accettiamo i seguenti formati di file: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw e Adobe Illustrator.

2. Tempo di realizzazione dei campioni: 3-10 giorni

3. Express: tramite DHL, FedEx, TNT, circa 3-7 giorni.
